Las PowerTrap® de TLV son bombas de condensado de tipo mecánico diseñadas para recuperar y transportar el condensado, utilizando la presión del vapor o del aire comprimido como medio motriz, su principal ventaja es que no requieren el uso de electricidad para funcionar.
Función principal y uso
El propósito fundamental de la PowerTrap® es el transporte y recuperación de condensado de los equipos que utilizan vapor, con el objetivo de reciclar la energía térmica y el agua tratada.
Uso ideal: Son ideales para su uso en sistemas abiertos (Serie GP) de recuperación de condensado. Para sistemas cerrados, se utiliza la Serie GT PowerTrap® de TLV.
Beneficios y características destacadas
La tecnología PowerTrap® ofrece varias ventajas:
Conservación de energía
La bomba recupera el condensado para reciclar el calor y los recursos hídricos. Un mecanismo de acción rápida (snap-action) es crucial, ya que conmuta velozmente entre el flujo de entrada de condensado y la descarga de la bomba mecánica, lo que previene la fuga del medio motriz (vapor o aire) causada por retrasos.
Prevención del fenómeno de ‘Stall’
El fenómeno de ‘stall’ (estancamiento) ocurre comúnmente en equipos de vapor que tienen instalada una válvula de control. Este fenómeno puede provocar oscilaciones en la temperatura del proceso, golpes de ariete y/o corrosión en los tubos. La instalación de la PowerTrap® elimina radicalmente este problema y sus consecuencias, que pueden ser graves.
Fácil operación y mantenimiento
No tiene electrónica interna: Al funcionar con vapor o aire, elimina la necesidad de instalaciones eléctricas, lo que las hace adecuadas para su uso en instalaciones a prueba de explosión y en otros entornos donde el suministro eléctrico no es viable. Mantenimiento sencillo: Están diseñadas para permitir el mantenimiento sin tener que ser retiradas de las líneas de recuperación de condensado.
Áreas de aplicación de las bombas de condensado PowerTrap®
Las bombas PowerTrap® se utilizan en las siguientes aplicaciones principales: Transporte de condensado a alta temperatura: En equipos como recalentadores (reboilers), intercambiadores de calor y secadores de cilindros.
Especificaciones de las bombas mecánicas de TLV (Serie GP) La gama de productos PowerTrap® Serie GP incluye varios modelos con distintas capacidades y materiales. A continuación se detallan las especificaciones:
| Especificación | Rango típico / descripción |
|---|---|
| PMO (Presión Máxima de Operación) | De 5 barg a 14 barg. |
| TMO (Temperatura Máxima de Operación) | De 185 °C a 220 °C. |
| Rango de Presión del Medio Motriz | Típicamente de 0,3 – 10 barg (o 0,3 – 5 barg en modelos específicos). |
| Capacidad de Recuperación de Condensado | Varía ampliamente por modelo (ej. desde 150 kg/h hasta 8.000 kg/h). |
| Material del Cuerpo | Hierro fundido (FC250), Acero al Carbono (ASTM A216 Gr.WCB) o Acero Inoxidable (ASTM A351 Gr.CF8M), dependiendo del modelo. |
| Conexión | Roscada (Screwed), Embridada (Flanged) o tipo Wafer (Flangeless). |
Accesorio
Se ofrece el Contador de Ciclos C1 como un accesorio para los modelos de la Serie GP. Este dispositivo permite:
- Monitorear el número de ciclos de bombeo de la PowerTrap®.
- Ayudar a determinar el momento oportuno para el mantenimiento.
- Estimar el volumen de condensado bombeado.
- También está disponible una versión del contador de ciclos que es de tipo intrínsecamente seguro.
Características
- Funciona con vapor o aire comprimido, sin necesidad de electricidad.
- Bomba mecánica, apta para su uso en zonas a prueba de explosiones
- Libre de cavitación.
- Mantenimiento en línea posible.
- Compacto, ahorra espacio (GP10L)
- Contador de ciclos opcional disponible para ayudar a monitorizar los ciclos de la bomba, programar el mantenimiento y estimar el volumen de flujo.
Beneficios de la serie bombas de condensado GP
Conmutación instantánea entre válvulas de fluido motriz/escape
- Un mecanismo único de acción instantánea abre o cierra de forma inmediata las válvulas de entrada y salida del fluido motriz. Esto evita fugas del fluido motriz y la erosión de la válvula y su asiento, problemas que suelen ocurrir en las bombas con mecanismo de manivela.
- Componentes internos de acero inoxidable y resorte helicoidal de compresión duradero.
Mantenimiento sencillo
- El mantenimiento es posible sin desmontar las tuberías.

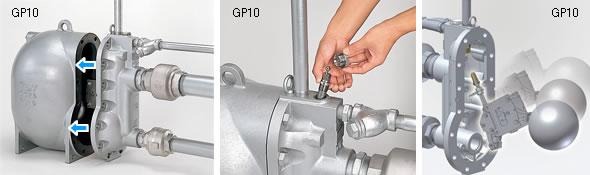

- Limpieza rápida y sencilla de la válvula de admisión, que es propensa a la acumulación de incrustaciones, simplemente abriendo un tapón para extraerlo (GP10).
Válvulas de retención de acero inoxidable para mayor durabilidad
- Válvulas de retención CK3MG y CKF3MG de alta capacidad de nuevo desarrollo (CKF3MG para GP10 con brida).
- Mayor durabilidad, funcionamiento silencioso y menor golpe de ariete tras la descarga de condensado.
- Guiado central para una máxima fiabilidad, incluso con condensado sucio.
Aplicaciones de las bombas mecánicas de TLV de la serie PowerTrap
La bomba mecánica (PowerTrap) serie GP aborda problemas tales como:
- Sin fuente de alimentación en áreas remotas o restringidas (p. ej., a prueba de explosiones).
- Dificultad para integrar bombas en sistemas eléctricos complejos
- Presión diferencial insuficiente entre el equipo y el retorno de condensado
Una bomba mecánica ofrece una solución evitando estos problemas mediante el uso de vapor o aire comprimido fácilmente disponibles.

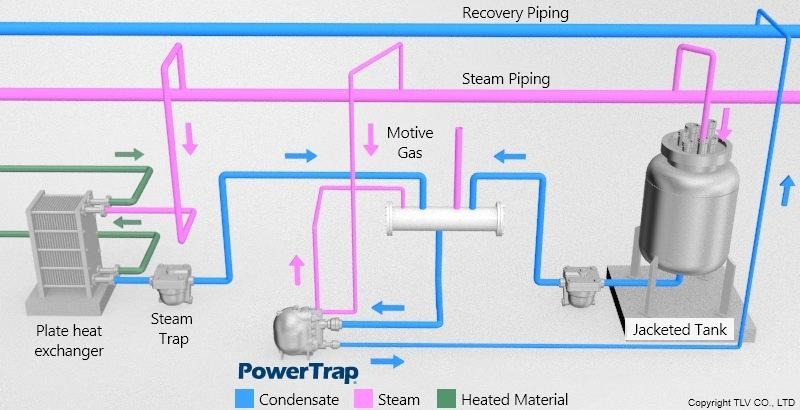

Intercambiador de calor de placas: Bebidas
En las fábricas de alimentos, es común instalar los purgadores de vapor en el suelo y las tuberías de recuperación de condensado cerca del techo. La presión del vapor utilizado en la producción de alimentos es relativamente baja, lo que puede generar una presión diferencial insuficiente para una descarga y recuperación efectivas del condensado. Los equipos se distribuyen ampliamente para diversos usos, como la cocción del producto, la extracción y la limpieza CIP. Mediante PowerTrap, es posible recolectar y recuperar el condensado descargado con vapor/aire, evitando su acumulación.

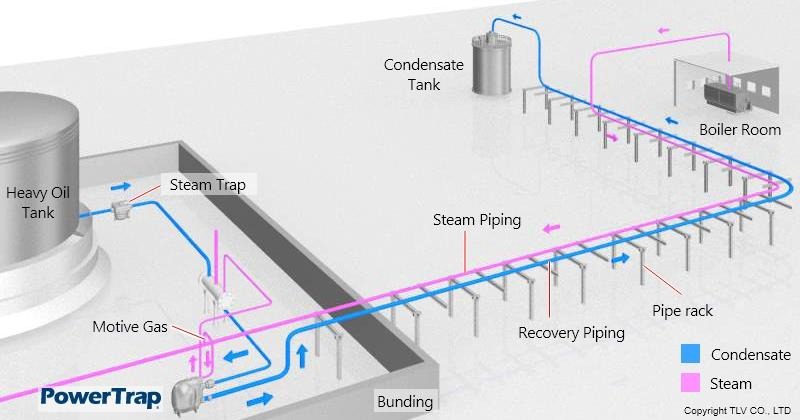

Calentador de tanque: Central eléctrica alimentada con fueloil pesado
El condensado generado por el calentador del tanque carece de la presión suficiente para superar la contención y, por lo tanto, no puede transportarse a un tanque de condensado lejano. En consecuencia, se necesita una bomba. Estas aplicaciones generalmente carecen de suministro eléctrico, lo que impide el uso de bombas eléctricas. Sin embargo, el PowerTrap no utiliza electricidad y puede bombear el condensado mediante vapor o aire, lo que permite su recuperación en lugares sin suministro eléctrico. Además, al recolectar el condensado descargado por el calentador del tanque, se evitan los problemas derivados de su descarga al suelo.

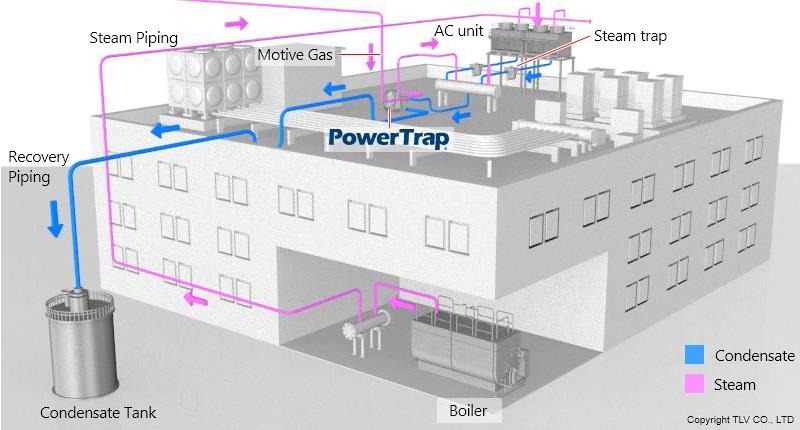

Aire acondicionado (instalación en azotea): bebidas
Al recolectar el condensado de los equipos instalados en la azotea y transportarlo a un tanque ubicado en la planta baja, el proceso general utiliza la gravedad. Sin embargo, en la azotea, diversos equipos y tuberías obstruyen la línea de condensado, lo que genera numerosos desniveles en la tubería de recuperación. Esto provoca un aumento de la contrapresión en los equipos, dificultando la recuperación del condensado. No obstante, mediante el uso del PowerTrap, incluso con baja presión de vapor, el condensado puede bombearse por encima de los desniveles en la tubería de recuperación hasta el tanque de condensado de la planta baja utilizando vapor o aire comprimido.
