TrapMan: Sistema informatizado de gestión de purgadores de vapor

El sistema TrapMan de TLV combina software (TrapManager), es con un instrumento portátil de diagnóstico y registrador de datos (TM5N‑EX) y servicios especializados para gestionar de forma integral los purgadores de vapor en plantas industriales. Desde la planificación y preparación hasta el análisis de resultados y la determinación de acciones futuras, TrapMan ayuda a reducir pérdidas de energía, mejorar la seguridad y facilitar el mantenimiento preventivo y correctivo.

Por qué la gestión de los purgadores de vapor es crucial

Aunque los purgadores de vapor son componentes pequeños, su funcionamiento tiene un impacto directo en la seguridad, eficiencia y calidad de la producción. Purgadores de vapor defectuosos o mal instalados pueden convertir un sistema de vapor bien diseñado en un riesgo, causar problemas de calidad, aumentar costes de mantenimiento y desperdiciar energía. Un purgador de vapor defectuoso puede perder, de media, 11 libras de vapor (lo que en España son 5 kg de vapor por hora, con un coste económico y medioambiental significativo si no se detecta y corrige.

Visión general del sistema TrapMan

TrapMan es una solución compuesta por tres pilares: software (TrapManager), hardware (TM5N‑EX) y servicio técnico/formación. TLV ofrece metodología y soporte para implantar un sistema de gestión de purgadores de vapor rentable y alineado con objetivos de energía, fiabilidad, medio ambiente y seguridad.

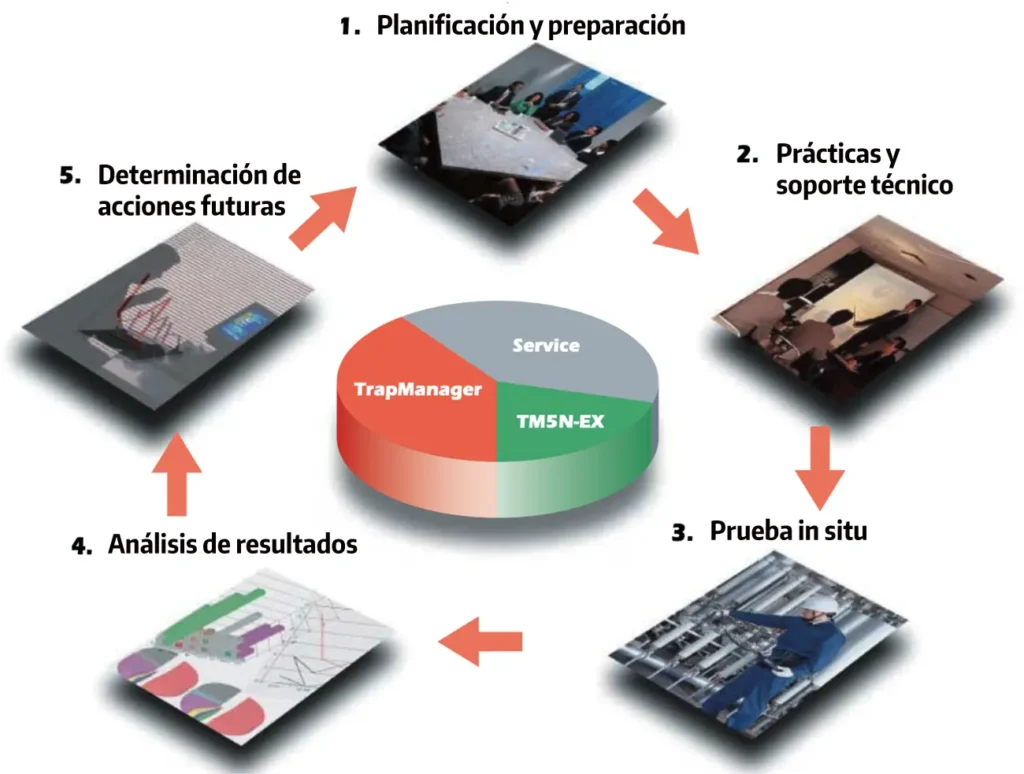

Flujo de trabajo recomendado

El proceso recomendado por TLV incluye los siguientes pasos:

1. 1. Planificación y preparación: identificación de ubicaciones y definición de rutas de inspección.
2. 2. Formación y soporte técnico: capacitación de los equipos y asistencia especializada.
3. 3. Pruebas in situ: uso del TM5N‑EX para realizar mediciones rápidas y fiables.
4. 4. Análisis de resultados: importación y procesamiento de datos en TrapManager para localizar purgadores de vapor defectuosos y cuantificar pérdidas.
5. 5. Determinación de acciones futuras: priorización de reparaciones y actualización del registro maestro.

TrapManager: software de gestion gestión

TrapManager permite crear y mantener registros completos de cada purgador de vapor (tipo, tamaño, conexión, presión de trabajo, estado operativo, etc.), configurar rutas de inspección, descargar esas rutas al
TM5N‑EX y recoger las lecturas realizadas en campo. El software ofrece múltiples vistas de resultados (tablas, gráficos), herramientas de filtrado y análisis histórico, y funciones de exportación e impresión para elaborar informes operativos.

Resultados y análisis

Una vez importados los datos procedentes
del TM5N‑EX, TrapManager procesa y presenta los resultados de distintos modos: tablas por condición, cálculo del estado y tasa de fallo usando datos históricos, y visualización de los purgadores de vapor como defectuosos. El sistema permite además estimar la cantidad de vapor perdido y las pérdidas monetarias tanto por purgador de vapor como a nivel de planta.

TM5N‑EX: instrumento de diagnóstico y datalogger

El TM5N‑EX es un analizador automático de purgadores de vapor que combina medidas ultrasónicas y de temperatura superficial para emitir un juicio sobre el estado del purgador. Es ligero (aprox. 2 lb) y su funcionamiento es sencillo: basta mantener la sonda en contacto con el purgador de capor durante unos 15 segundos para obtener un análisis automático.

Características principales:
 • Análisis automático en aproximadamente 15 segundos.
 • Estimación cuantitativa de fugas en 15 niveles.
 • Minimiza la variabilidad entre operarios gracias a una punta de sonda que aplica presión constante.
 • Base de datos de referencia con miles de modelos de purgadores de vapor (≈3.000 en TM5N‑EX; >4.000 en TrapManager).
 • Certificaciones de seguridad (cULus, ATEX, IECEx) y función de bloqueo por mantenimiento cada 2 años para asegurar la precisión.

Otras características y especificaciones

• Registro y almacenamiento: capacidad para guardar datos de inspecciones (hasta 1.600 registros) y 20 campos de información por purgador de vapor (modelo, juicio, temperatura, presión, fecha y hora, aplicación, etc.).
• Alimentación: baterías Ni‑MH recargables que permiten hasta 10 horas de uso continuo tras dos horas de recarga; protección contra sobrecarga y apagado automático para conservar batería.
• Ergonomía: funda de cuero con cinturón para prevenir caídas y facilitar la inspección en zonas de difícil acceso. Ajustes de brillo, contraste y volumen de auriculares disponibles.


TrapManager: software de gestion gestión

El TM5N‑EX incluye las siguientes partes y controles (con numeración según el folleto):
1. Pantalla: muestra área, número de purgador, juicio y otros datos.
2. Teclas de encendido/apagado (Power Keys).
3. Teclas de función (Function Keys).
4. Teclas de entrada de modelo (Model Input Keys).
5. Conector para cable de comunicaciones (para subir/bajar datos).
6. Conector de cargador.
7. Teclas numéricas (Number Keys).
8. Conector de la sonda (Probe Connector).
9. Interruptor de retroiluminación (Backlight Switch).
10. Tecla SHIFT para alternar modo de entrada de letras.
11. Tecla ENT para confirmar entradas y juicios.
12. Sonda (Probe).
13. Cable enrollado (Coiled Cord).
